FGT MPO光纖連接器是預連接光纜布線系統的技術關鍵。該連接器符合選用小直徑圓型光纜可以使數據中心的空間得到更大利用,施工速度更快,效率更高等特點越來越被用戶所接受.也是目前數據中心布線和建築群主幹布線中所推薦的,是IEC61754-7國際标準,IEEE802.3ba标準裡40G、100G傳輸指定光連接器産品。
FGT MPO光纖連接器是預連接光纜布線系統的技術關鍵。該連接器符合選用小直徑圓型光纜可以使數據中心的空間得到更大利用,施工速度更快,效率更高等特點越來越被用戶所接受.也是目前數據中心布線和建築群主幹布線中所推薦的,是IEC61754-7國際标準,IEEE802.3ba标準裡40G、100G傳輸指定光連接器産品。

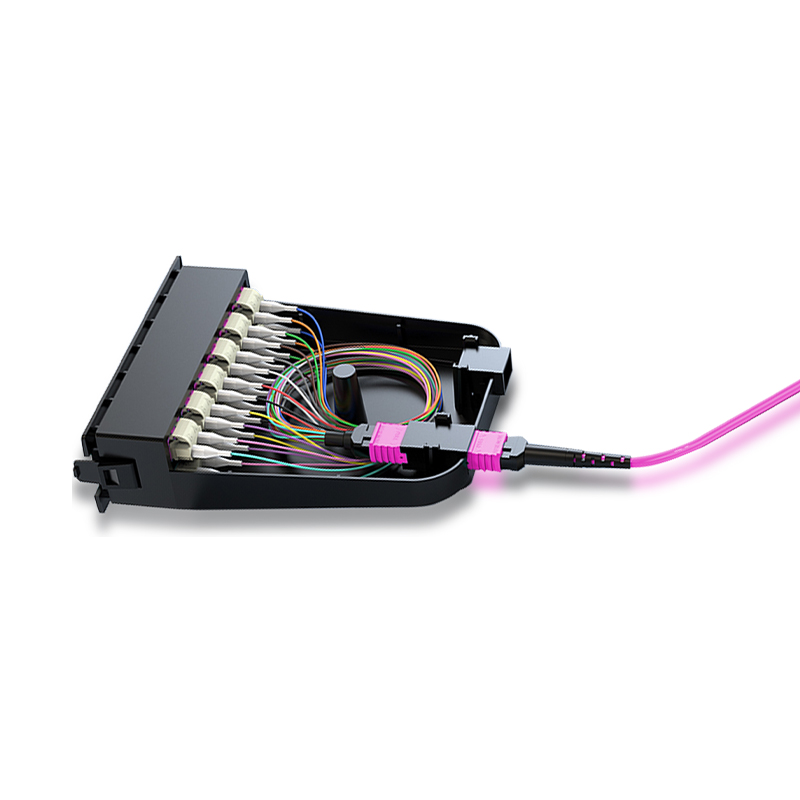

該系統主要由：MPO主幹光纜、分支跳線、轉接模塊、配線架組成。
特點：
1、便捷靈活：采用預連接方式，使網絡在移動、增加和改變都更加容易；
2、即插即用：隻需簡單的插拔操作就能完成安裝。
3、高密度： 4U配線架容納288芯光纖；1U配線架可容納72芯光纖。
4、有效節能：選用小直徑圓型光纜可以使數據中心的空氣流通最大化，有效控制熱量節約電能。
5、質量保證：所有産品在工廠進行預端接，100%專用儀器檢測，不需熔接，減少損耗環節。
光纜特性：
光纜類型 | 多模（50/125um OM2) | 多模（50/125um OM3) | 單模（9/125um OS2) |
典型衰減 | 850um: 2.5dB/KM | 850um: 2.5dB/KM | 1310um: 3.6dB/KM |
1300nm: 0.7dB/KM | 1300nm: 0.7dB/KM | 1550um: 0.22dB/KM |
溫度範圍 | 敷設及安裝溫度-5°c to ～ 50°c |
操作溫度-20°c to ～ 60°c |
運輸和貯藏溫度-25°c to ～ 70°c |
光纜芯數 | 光纜結構 | 光纜外徑mm | 最小彎曲半徑mm | 最大安裝拉力N |
12 | 1*12 | 4.5 | 30 | 400 |
24 | 2*12 | 6 | 60 | 400 |
36 | 3*12 | 8 | 80 | 600 |
48 | 4*12 | 10 | 100 | 600 |
72 | 6*12 | 12 | 120 | 600 |
96 | 8*12 | 14.5 | 150 | 600 |
144 | 12*12 | 14.5 | 180 | 600 |
MPO預端接光纜布線系統－主幹光纜
支持12芯～288芯光纖連接
根據網絡架構可選擇50/125um多模萬兆傳輸150m、300m、550m 三種光纜、零水峰單模光纜和普通62.5/125 um多模光纜
預連接分支采用圓型接頭，方便布線并提高了光纜槽道的利用率
采用波紋管對牽引拉手内的光纖連接器提供全面堅固的保護
在線槽内可承受450N的拉力
根據光纜使用環境可選擇室内光纜及室外光纜
主幹光纜根據不同長度可采用塑料波紋盤或紙箱包裝，便于布放
