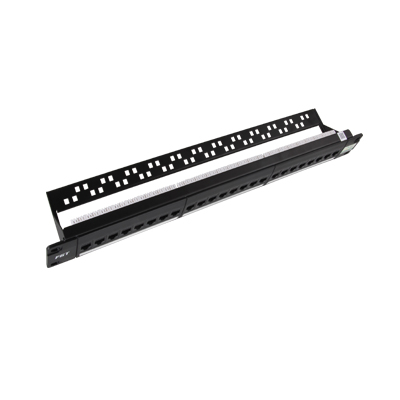

24口六類模塊式非屏蔽網絡配線架
經典穩定快速
FGT六類網絡配線架該産品執行标準:YD/T 926.3、ISO/IEC 11801 、ANSI/TIA-568.2-D、IEC 60603-7-4。支持話音通訊系統、10Base – T、16 Mbps 、100Base – T、155Mbps和622 Mbps ATM 、1000 Mbps、多媒體等方面的高速應用。
執行标準:YD/T 926.3、ISO/IEC 11801 、ANSI/TIA-568.2-D、IEC 60603-7-4
安裝要求:可拆卸式模塊化配線架,19英寸安裝
端口數:24口滿配
安裝高度:1U
正面帶有透明标簽蓋和标識紙
背面帶有理線支架固定線纜,防止因外力而使線纜脫落
打線方式:180度
IDC卡線線規:支持卡接22-24AWG實心或多股雙絞線
金針:使用專用模具彎曲技術,鍍金50μ”
帶寬及應用:支持250MHZ,滿足IEEE 802.3 1000BASE-T應用
插拔次數:≥1000次
導線端接次數:≥200次
工作溫度:-40°C~70°C
頻率(MHz) | 插入損耗100m | 線對間NEXT | 線對間FEXT | 線對間ACR | 回波損耗 |
1 | 0.1 | 75.0 | 75.0 | 74.9 | 30.0 |
4 | 0.1 | 75.0 | 71.1 | 74.9 | 30.0 |
8 | 0.1 | 75.0 | 65.0 | 74.9 | 30.0 |
10 | 0.1 | 74.0 | 63.1 | 73.9 | 30.0 |
16 | 0.1 | 69.9 | 59.0 | 69.8 | 30.0 |
20 | 0.1 | 68.0 | 57.1 | 67.9 | 30.0 |
25 | 0.1 | 66.0 | 55.1 | 65.9 | 30.0 |
31.25 | 0.1 | 64.1 | 53.2 | 64.0 | 30.0 |
62.5 | 0.2 | 58.1 | 47.2 | 57.9 | 28.1 |
100 | 0.2 | 54.0 | 43.1 | 53.8 | 24.0 |
200 | 0.3 | 48.0 | 37.1 | 47.7 | 18.0 |
250 | 0.3 | 46.0 | 35.1 | 45.7 | 16.0 |
訂貨信息
規格 | 描術 | 型号 | 單位 |
24口六類非屏蔽模塊式配線架 | 1U 24口機架式180度模塊化六類非屏蔽網絡配線架 | FGT-24P-6L-K | 條 |
48口六類非屏蔽模塊式配線架 | 2U 48口機架式180度模塊化六類非屏蔽網絡配線架 | FGT-48P-6L-K | 條 |
24口六類屏蔽模塊式配線架 | 1U 24口機架式六類180度模塊式屏蔽網絡配線架 | FGT-24P-6LFP-K | 條 |
